 Un oscilloscope : Qu'est-ce que c'est ?

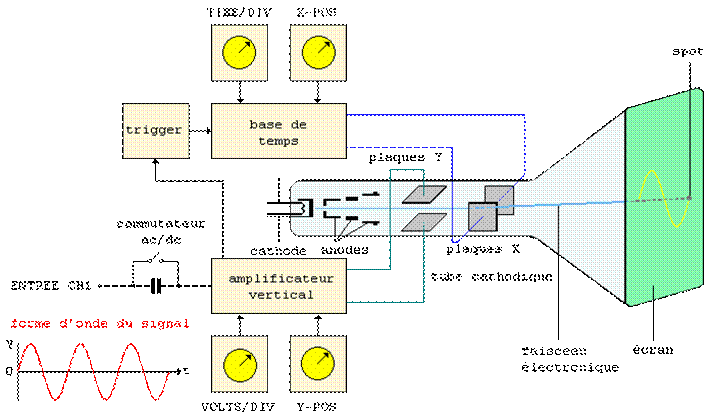

Un canon à électron produit un faisceau d'électron et qui vient frapper un écran fluorescent en son centre. On observe alors un spot sur le centre de l'écran

.




-Si on applique une tension  continue entre les plaques verticales, on observe une déviation du spot vers le haut ( si la tension appliquée est positive) ou vers le bas ( si la tension appliquée est négative)



http://jf-noblet.chez.tiscali.fr/oscillo/.



On peut aussi dire que : L'oscilloscope est un VOLTMETRE PERFECTIONNE, VOLTMETRE parce qu'il mesure une différence de potentiel (ou tension) entre 2 points d'un circuit. Il se place donc en dérivation sur le circuit aux 2 points considérés.

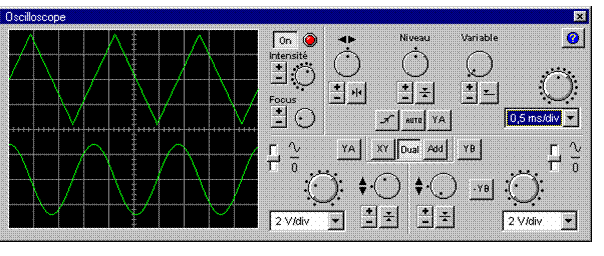

L’interface d’un oscilloscope



TIME /DIV : permet de choisir l’échelle des temps pour la visualisation du signal.



VOLTS/DIV : permet d’évaluer l’amplitude des signaux.



FOCUS : permet de régler l’épaisseur de la trace, c'est-à-dire la bonne focalisation du faisceau d’électrons sur l’écran.



POWER : le bouton POWER avec témoin lumineux, sert à la mise sous tension de l’oscilloscope.



http://www.fundp.ac.be/sciences/physique/didactique/oscillo/osc_virt.html





Zone de Texte:

اhttp://WWW D-net.FR /borlis/softs/avao.html

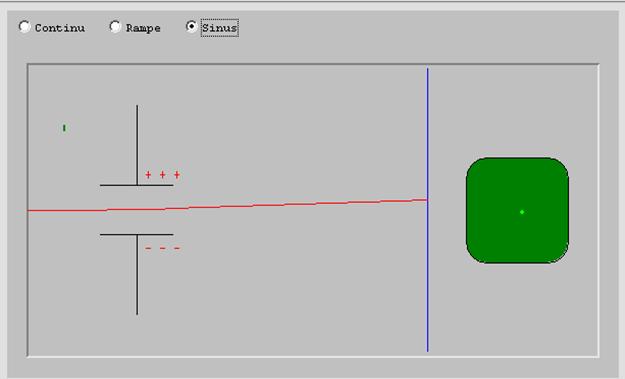

Le spot se déplace suivant la tension entre les plaques Y et la tension entre les plaques X. Si cette dernière tension est linéaire (on dit aussi une rampe), l’axe des X devient un axe du

temps, et la tension entre les plaques Y est visualisée( par exemple une sinusoide).









Dans un tube, on réalise un vide poussé. Avec un canon à électrons, des électrodes accélératrices et de focalisation, on fabrique un pinceau d'électrons monocinétiques de vitesse horizontale Vx. La tension d'accélération étant de l'ordre de 2 à 3 kV, le théorème des forces vives appliqué à l'électron (½mv2 = qV) montre que cette vitesse est de l'ordre de 3.107 m/s.
Ces électrons pénètrent dans un condensateur plan vertical selon l'axe de celui-appliquée entre les deux plaques crée un champ électrique horizontal E. L'influence de la pesanteur est négligeable devant l'effet du champ électrique. Par contre il faut protéger le tube de l'influence du champ magnétique terrestre par un blindage.
Le champ électrique E soumet les électrons à la force horizontale f = qE. Cette force communique aux électrons une vitesse Vy = q.E.t/m mais ne modifie pas Vx : à l'intérieur du condensateur, la trajectoire des électrons est parabolique. Quand ils quittent la zone

d'influence du condensateur, ils suivent une trajectoire rectiligne et arrivent sur la paroi du tube.



lemans.fr/enseignements/physique/02/electro/principe.





La période et l’amplitude d’une tension sinusoïdale



L'amplitude Am et la période T (voir schéma ci-dessous) peuvent être mesurés sur l'écran de l'oscilloscope.

a. Mesure de la période




Le commutateur de la base de temps (Time/div) permet "d'étirer" le signal au maximum, de façon que la lecture, qui se fait en divisions, soit la plus précise possible.
Il faut cependant qu'une période entière soit visible sur l'écran.
Sur la figure ci-contre,
T = 7.7 divisions
Si le commutateur Time/div est sur la position 20 ms,
T = 7.7 * 20 ms = 154 ms

b. Mesure de l'amplitude pointe à pointe




On mesure en général l'amplitude pointe à pointe, Apàp = 2*Am.
Le commutateur Volts/div permet d'agrandir au maximum le signal à l'écran. On peut également :

*      à l'aide du bouton Position, déplacer la trace verticalement pour amener le bas au niveau d'une division (points jaunes).

*      à l'aide du bouton Level, amener le maximum du signal au centre de l'écran (point rose) pour profiter des petites graduations.

On mesure alors : Apàp = 6.8 divisions
Si le commutateur Volts/div est sur la position 5 mV, Apàp = 6.8 * 5 mV = 34 mV
